BINKS Węże i złączki |
| |
 |
| |
| Węże i złączki firmy Binks, DeVilbiss oraz Ransburg są specjalnie zaprojektowane z myślą o przemyśle wykończeniowym. Korzystanie z najlepszych i najbardziej niezawodnych węży powietrza oraz materiału jest niezbędne przy wszelkich pracach wykończeniowych w celu utrzymania optymalnego poziomu produkcji z minimalnym przestojem spowodowanym konserwacją. Wybierając węże lub złączki Binks, DeVilbiss lub Ransburg możesz być pewny, że zarówno powietrze jak i materiał zostanie dostarczone do urządzeń natryskowych w możliwie najlepszym stanie, przy określonym ciśnieniu oraz w określonej objętości. Węże oraz złączki Binks, DeVilbiss oraz Ransburg to produkty najwyższej jakości, stworzone dla utrzymania najwyższej wydajności, wytrzymałości oraz żywotności użytkowania. |
| |
• Odpowiednie dla wszystkich niskociśnieniowych aplikacji wykończeniowych
• Przeznaczone dla większości płynów natryskowych
• Ekranowane węże zgodnie z prawodawstwem europejskim dotyczącym ATEX & CE
• Gładka powłoka zewnętrzna zapewnia łatwe czyszczenie
• Elastyczne i zwrotne, zmniejszają zmęczenie operatora
• Węże mają doskonałą kompatybilność chemiczną
• Trzyczęściowe złącza węża wielokrotnego użytku (mosiądz niklowany)
• Węże powietrza i materiału dostępne na metry lub dostarczane na 150m szpuli.
• Szeroka gama połączeń gwintowych BSP & NPS. |
| |
| Wysokociśnieniowe zestawy węży (Airless) |
| |
| Złącze węży Długość |
NPS Średnica |
Maks. ciśnienie |
Numer części |
| 1m |
3/16” |
350 bar |
H-5811 |
| 7.5m |
3/16” |
350 bar |
H-5813 |
| 7.5m |
1/4” |
310 bar |
H-5818 |
|
| |
 |
| Powyższe złączki składają się z trzech części i nadają się do ponownego użytku(mosiądz niklowany) |
| |
 |

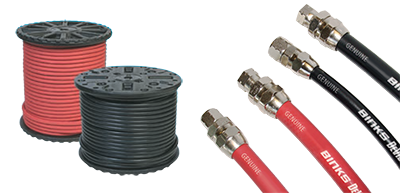

Węże i złączki
Węże powietrzne i materiałowe oraz złączki (niskociśnieniowe).
|
 |
- Zdolność przewodności powłoki, pod wzgledem ATEX i CE sprawdzone.
- Gładka powierzchnia ułatwia czyszczenie i zmniejsza opór tarcia.
- Szczególnie uniwersalne, zmniejsza zmęczenie
- Nadzwyczajnie odporne na działanie chemikali.
- 3-częściowe złączki do węża, powłoczone mosiądzem i przeznaczone do wielokrotnego użytku.
- Wąż powiertzny- i materiałowy w dostawie na metry bieżące albo jako 150m.
- Duży wybór z BSP- i NPS-złaczki.
|
|
| |
| Nr węża |
Opis |
Typ |
Rozmiar |
Okucie |
Wewnątrz |
Maks.ciśnienie robocze |
| H-7501 |
5/16” Wąż powietrza czerwony |
Powietrze |
8 |
EPDM |
EPDM |
17 bar (250 psi) |
| H-7502 |
3/8” Wąż powietrza czerwony |
Powietrze |
9,5 |
EPDM |
EPDM |
17 bar (250 psi) |
| H-7503 |
1/4” Wąż płynu czarny |
Płyn |
6 |
Nitrile |
Nylon |
34 bar (500 psi) |
| H-7504 |
3/8” Wąż płynu czarny |
Płyn |
9,5 |
Nitrile |
Nylon |
34 bar (500 psi) |
| H-7501-150M |
5/16” Wąż powietrza czerwony (150M) |
Powietrze |
8 |
EPDM |
EPDM |
17 bar (250 psi) |
| H-7502-150M |
3/8” Wąż powietrza czerwony (150M) |
Powietrze |
9,5 |
EPDM |
EPDM |
17 bar (250 psi) |
| H-7503-150M |
1/4” Wąż płynu czarny (150M) |
Płyn (BULK) |
6 |
Nitrile |
Nylon |
34 bar (500 psi) |
| H-7504-150M |
3/8” Wąż płynu czarny (150M) |
Płyn |
9,5 |
Nitrile |
Nylon |
34 bar (500 psi) |
|
| Przewodność oraz ATEX/CE zgodne ze wszsytkim typami węży. |
| |

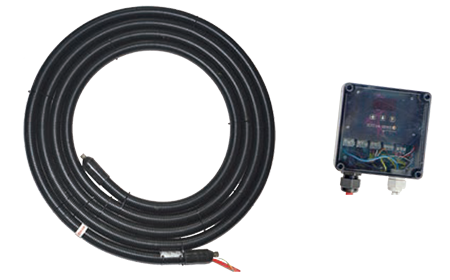

Węże podgrzewane Binks |
|
Specyfikacja węży podgrzewanych BINKS |
- Wąż materiałowy, wewnętrzny wymiar 6/8mm ID PTFE z oplotem ze stali nierdzewnej
- Izolacja cieplna
- Antystatyczna powłoka zew nętrzna
- Średnica zewnętrzna 43/55mm
- 1/4" lub 3/8" żeńskie złączki
- 5m długie przewody łączące
- Dostępne w długościach do 10m oraz 15m
• Dla instalacji stałej
• Do aplikacji wysoko i niskociśnieniowych
• ATEX - dostosowania w strefach zagrożonych (za wyjątkiem regulatora temp)
• 3 punktowy czujnik temp. PT100 230V / 50Hz
• Min temperatura otoczenia -20 C
• Max temperatura 120 C
• Stworzony do pracy w temp. do 30 C |
| |
 |
| Regulator temperatury H-76-CTR |
| |
| Nr. części |
Opis |
Średnica wew.
(mm ) |
Długość
(m ) |
Osprzęt
(") |
Maks. Ciś. Robocze
(Bar) |
| H-76-06-240-10 |
10mm wąż dla LP do 240 Bar z 1/4" conns |
6 |
10 |
1/4 |
240 |
| H-76-06-500-10 |
10mm wąż do 500 bar z 1/4" conns |
6 |
10 |
1/4 |
500 |
| H-76-08-250-10 |
10mm wąż do 250 bar z 3/8" conns |
8 |
10 |
3/8 |
250 |
| H-76-08-250-15 |
15mm zestaw węży 250 bar z 3/8" conns |
8 |
15 |
3/8 |
250 |
| H-76-08-475-10 |
10mm zestaw węży 475 bar z 3/8" conns |
8 |
10 |
3/8 |
475 |
| H-76-08-475-15 |
15mm zestaw węży 475 bar z 3/8" conns |
8 |
15 |
3/8 |
475 |
| H-76-CTR |
*Regulator temp. z cyfrowym wyświetlaczem |
|
|
|
|
|
| |

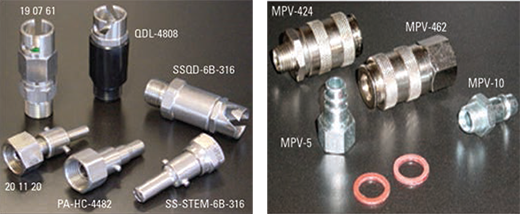

Osprzęt szybkiej wymiany BINKS |
| |
| DeVilbiss - numer części (powietrze) |
| MPV-5 |
Szybkozłaczka męska z żeńską złączką 1/4" (dla wlotów pistoletu natryskowego) |
| MPV-424 |
Szybkozłączka żeńska z męską złączką 1/4" (na końcówki węży) |
| MPV-10 |
Szybkozłaczka męska z żeńską złączką 1/4” |
| MPV-462 |
Szybkozłączka żeńska z męską złączką 1/4" (dla zaworów regulatora fltra) |
| MPV-463 |
Zestaw ekonomiczny zawiera po 1 z każdego z 4 wymienionych powyżej |
| DeVilbiss - numer części (materiał) |
| PA-HC-4482 |
System szybkiego odłączania - 3/8" BSP - Materiał |
| QDL-4808 |
Podłączenie QD - Materiał |
| SSQD-6B-316 |
Podłączenie QD z męskim SR 3/8” |
| SS-STEM-6B-316 |
QD złącze 3/8" żeńskie |
| Binks Numer części (materiał) |
| 19 07 61 |
QD zestaw dla korpusu (końcówka węża) |
| 20 11 20 |
QD zestaw trzonu (końcówka węża pistoletu) stal nierdzewna |
|
| |
 |
| |
Wykonana z myślą o długiej żywotności oraz niezawodności
|
• Całkowita wygodna zarówno przy pracy z powietrzem jak i materiałem, szybkie rozłączanie z niezawodnym systemem samouszczelniającym
• Wysokoprzepływowe złączki powietrza - minimalny spadek ciśnienia
• Idealne do w szystkich typów pistoletów natryskowych w technologiach Conventional, Compliant oraz HVLP
• Do stosowania z systemami oddychania, wężami oraz regulatorami filtrów
• Dostępne cztery rodzaje, oddzielnie lub w zestawie
• QD materiałowe wykonane ze stali nierdzewnej. |
| |

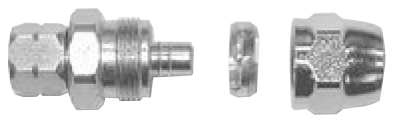

| 3 częściowe złącza do ponownego użytku |
| |
| Numer części |
Średnica |
Złącze |
| PA-HC-4523 |
1/4” (6 mm) |
1/4” BSP |
| PA-HC-4527 |
5/16” (8 mm) |
1/4” BSP |
| PA-HC-4528 |
3/8” (9.5 mm) |
1/4” BSP |
| PA-HC-4543 |
1/4” (6 mm) |
3/8” BSP |
| PA-HC-4548 |
3/8” (9.5 mm) |
3/8” BSP |
| P-HC-4523 |
1/4” (6 mm) |
1/4” NPS |
| P-HC-4527 |
5/16” (8 mm) |
1/4” NPS |
| P-HC-4528 |
3/8” (9.5 mm) |
3/8” NPS |
| P-HC-4543 |
1/4” (6 mm) |
3/8” NPS |
| P-HC-4548 |
3/8” (9.5 mm) |
3/8” NPS |
|
| |
| Zestawy podwójnych węży(wysoko-ciśnieniowe) |
| |
| Numer części |
Opis |
Maks. ciśnienie robocze |
| H-7505-75-SF |
Podwójny zestaw węży Superflex 7.5m z 3/16” wężem powietrza oraz materiału ze złączem 1/4” NPS |
270 Bar |
| H-7507- 150-SF |
Podwójny zestaw węży Superflex 15m z 3/16” wężem powietrza oraz materiału ze złączem 1/4” NPS |
270 Bar |
| H-7507-75 |
Podwójny zestaw węży 7.5m z 1/8” wężem powietrza oraz materiału ze złączem 1/4” NPS |
350 Bar |
| H-7507-150 |
Podwójny zestaw węży 15m z 1/8” wężem powietrza oraz materiału ze złączem 1/4” NPS |
350 Bar |
|
| |
| |
| |
