BINKS GEMS

Elektroniczy system mieszający 2K - BINKS

GEMS to łatwy w obsłudze, dwu komponentowy (2K) system mieszający, pozwalający kontrolować zużycie żywicy lakierniczej oraz rozpuszczalnika ograniczając jednocześnie ilość odpadów rozpuszczalnikowych. System ten pozwala na obsługę 5 kolorów i użycie 2 pistoletów natryskowych.

Binks GEMS zapewnia wydajność i wygodę, dzięki którym jest w stanie sprostać stawianym mu wymaganiom oraz planom produkcyjnym. Solidna i ergonomiczna konstrukcja , najwyższej jakości komponenty i zaawansowane oprogramowanie sprawiają, że to urządzenie sprawdzi się nawet w najbardziej wymagających projektach.

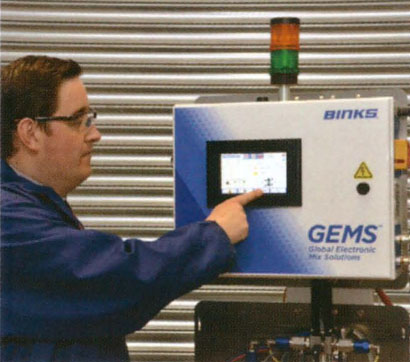

Urządzenie GEMS obsługiwane jest za pomocą dużego, 7-calowego ekranu dotykowego, na którym wyświetlane są łatwe do zrozumienia ikony i informacje, m.in. prędkość przepływu, trwałość po zmieszaniu, bieżące proporcje składników i bieżący kolor. Komunikaty pomocy wyświetlane na ekranie zostały zaprojektowane tak aby wspierać operatora w rozwiązywaniu problemów a nie wyświetlać niezrozumiałe i nie znaczące kody alarmowe.

Dane gromadzone przez urządzenie GEMS pozwalają na bieżący podgląd codziennych procesów malowania oraz informacji dotyczących zużycia żywicy lakierniczej i rozpuszczalnika. Urządzenie GEMS pozwala na przechowywanie danych dotyczących różnych prac produkcyjnych, rejestruje czas trwania malowania, zmiany koloru, materiały A/B i ilość zużytego rozpuszczalnika.

Urządzenie GEMS obsługuje niskociśnieniowy natrysk maksymalnie 5 kolorami i może obsługiwać 2 pistolety natryskowe. Precyzyjne dozowanie pozwala zawsze uzyskać perfekcyjną mieszaninę lakieru i doskonałe wykończenie.

Najczęstsze zastosowania
• Pojazdy terenowe i przeznaczone do robót ziemnych
• Przemysł lotniczy i kosmonautyczny
• Wózki widłowe, ciężarówki i przyczepy
• Ogólne zastosowania przemysłowe
• Maszyny rolnicze
• Elementy z tworzyw sztucznych
• Transport

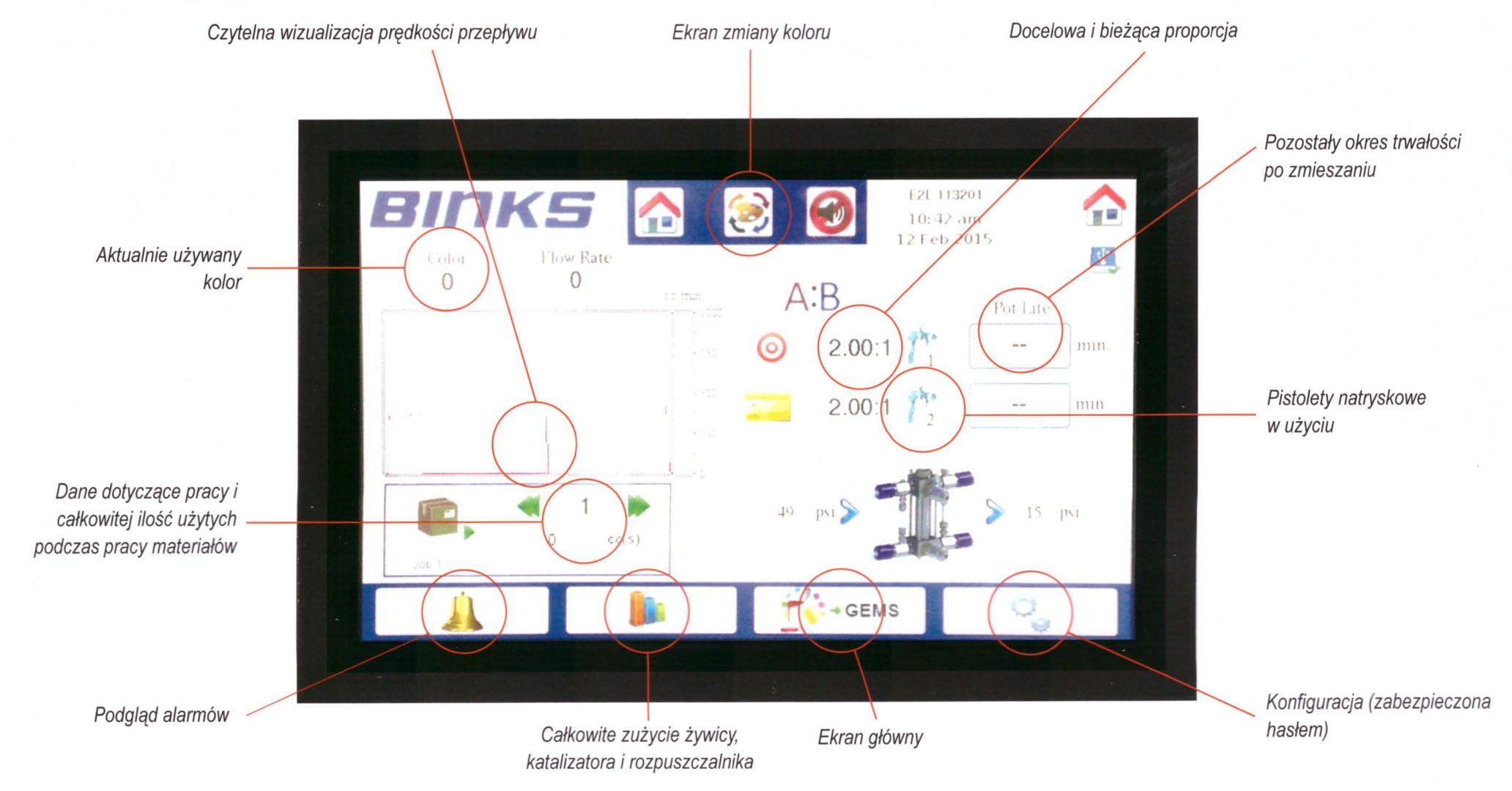

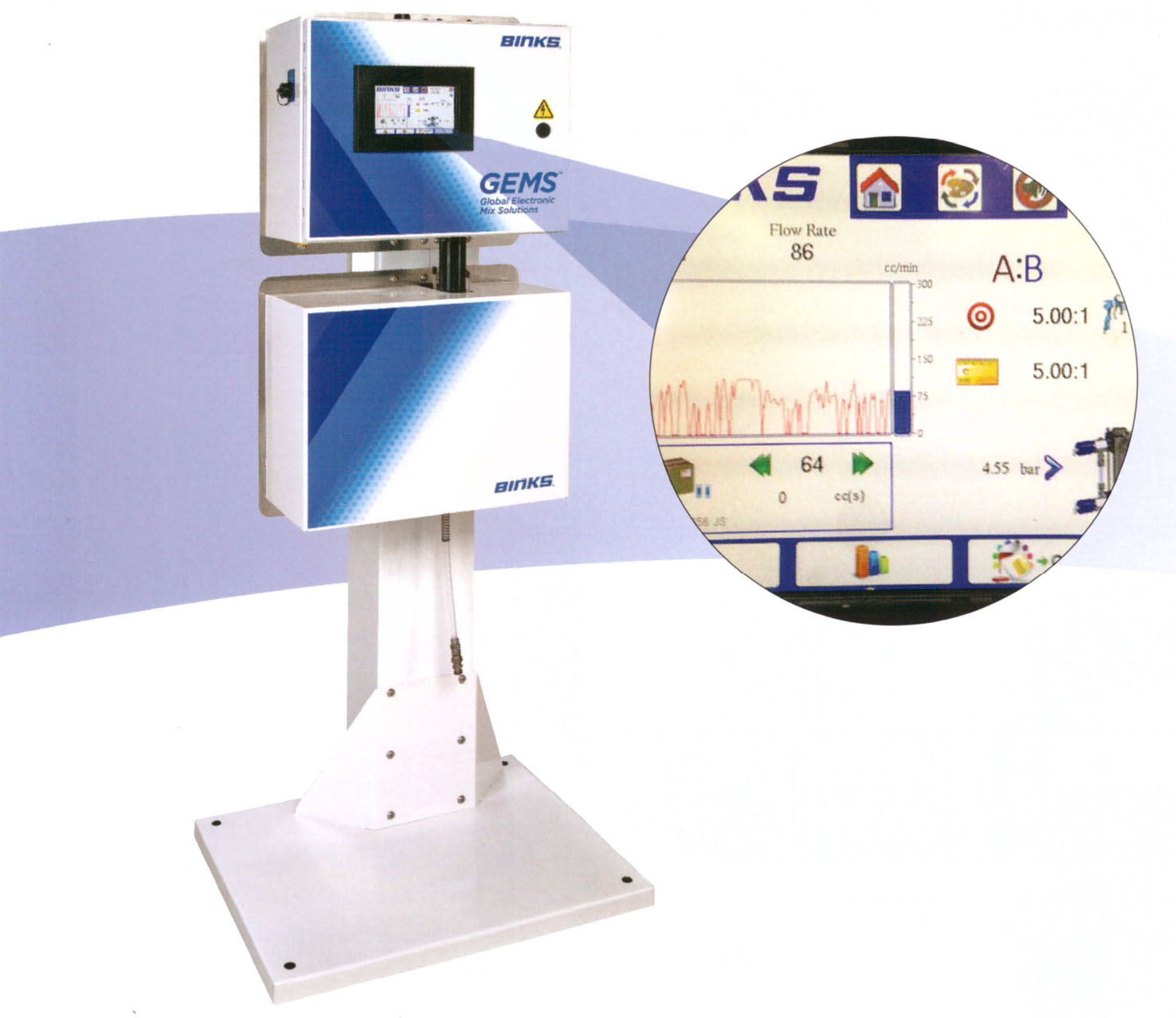

Łatwy w obsłudze kolorowy wyświetlacz
Duży, 7-calowy, kolorowy ekran dotykowy pozwala na łatwą obsługę i kontrolę stanu urządzenia.

Tworzenie kontrolnych i raportowych baz danych
Dane kontrolne wyświetlane na ekranie, które można również pobrać, usprawniają proces malowania oraz pozwalają na zmniejszenie zużycia żywicy lakierniczej i rozpuszczalnika.

Programowalne płukanie pozwalające zmniejszyć ilość odpadów
Wykorzystanie rozpuszczalnika i powietrza zamiast samego rozpuszczalnika do szybkiego i skutecznego wypłukiwania mieszanego materiału pozwoliło zmniejszyć ilość odpadów rozpuszczalnikowych do 65%.

Dokładne dozowanie proporcji- od 1:1 do 100:1
Dzięki precyzyjnemu elektronicznemu dozowaniu system gwarantuje, że za każdym razem docelowy materiał będzie wymieszany dokladnie i zgodnie z ustalonymi proporcjami.

Jeden lub wiele kolorów
Konfiguracje umożliwiające malowanie jednym, trzema lub pięcioma kolorami, dopasowane do potrzeb użytkowników.

BINKS GEMS Elektroniczny system mieszający 2K
Łatwość obsługi

Duży, kolorowy wyświetlacz systemu GEMS wraz z interfejsem opartym na ikonach zapewnia prostotę obsługi. Kolor można zmienić w kilka minut za pomocąjednego przycisku, a płukanie podczas zmiany kolorów odbywa się automatycznie. Najważniejsze informacje są czytelne i wyraźnie widoczne, a stany alarmowe można z łatwością zidentyfikować.

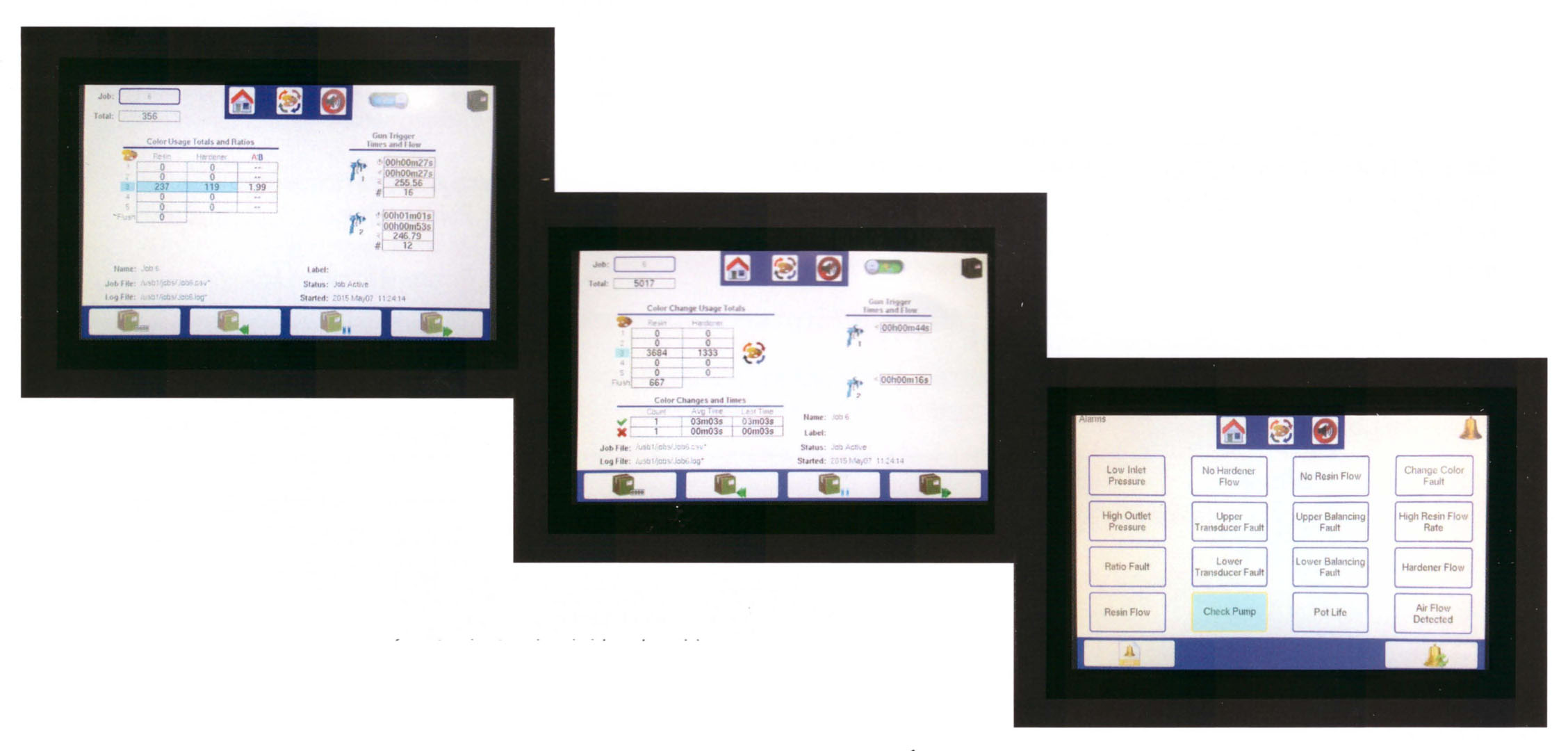

Łatwa identyfikacja alarmów

Malowanie 2K nie przysporzy Ci problemów. Urządzenie GEMS wyświetla wszystkie alarmy w jasny i czytelny sposób. Po wybraniu zaznaczonej usterki wyświetlony zostaje jej krótki opis i lista elementów, które należy sprawdzić w celu rozwiązania problemu.

Kontrola pracy

Chcesz monitorować lub zmniejszyć zużycie żywicy lakierniczej i rozpuszczalnika? Pragniesz, aby czas malowania stał się bardziej wydajny ? GEMS zapisuje statystyki pracy, które następnie można wyświetlić na ekranie, eksportować do arkusza kalkulacyjnego lub zapisać jako bazę danych. Jest to opcja dostępna w standardzie a nie wyposażeniu dodatkowym.

Dodatkowe funkcje

System GEMS posiada wiele dodatkowych akcesoriów, które pozwalają poszerzyć zakres funkcji urządzenia i zwiększyć wydajność pracy. Elementy te mogą zostać dołączone do urządzenia w momencie zamówienia lub dodane w późniejszym czasie.

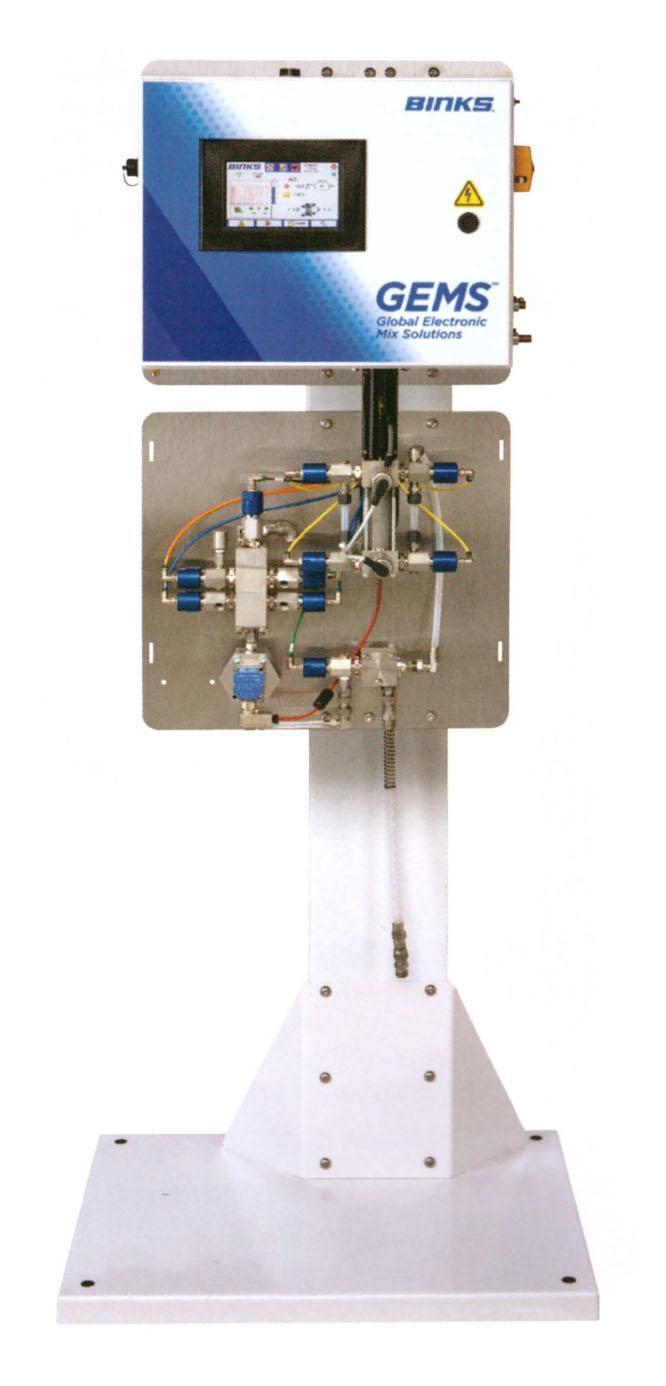

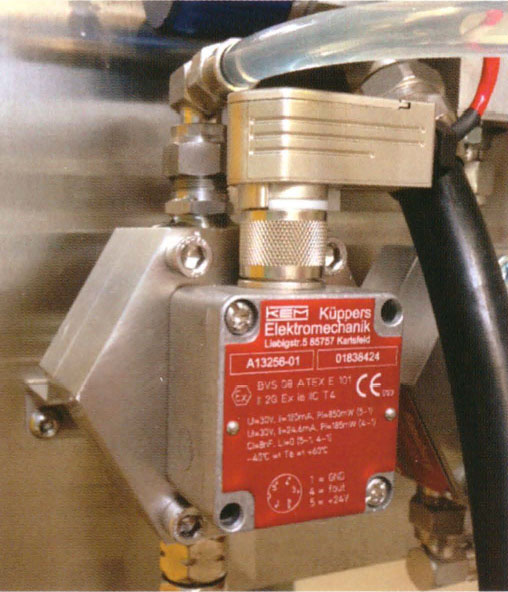

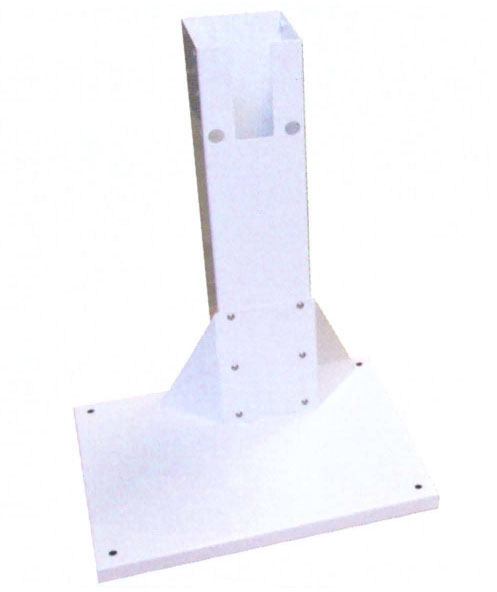

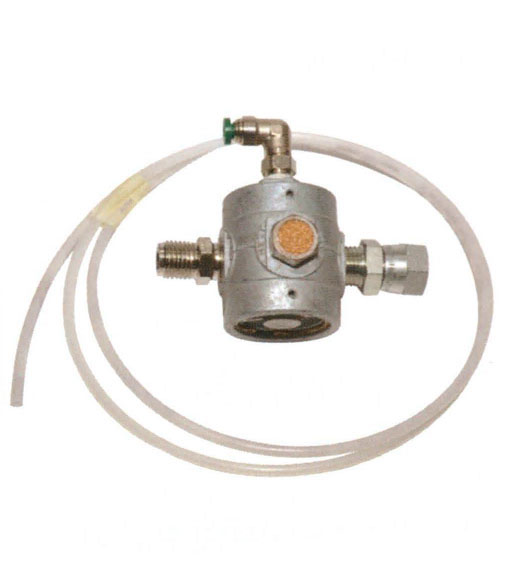

Stojak Nr kat. 240-3160 Jeśli urządzenie nie będzie montowane na ścianie, można je umieścić na stojaku, który zwiększy jego mobilność.						Miernik przepływu rozpuszczalnika Nr kat. 240-3113 Dodatkowy przepływomierz rozpuszczalnika pozwala na monitorowanie i ograniczanie zużycia rozpuszczalnika . Miernik ten wykorzystywany jest zwłaszcza wtedy, gdy ważną rolę odgrywa monitorowanie odpadów rozpuszczalnikowych wytworzonych przez maszynę.

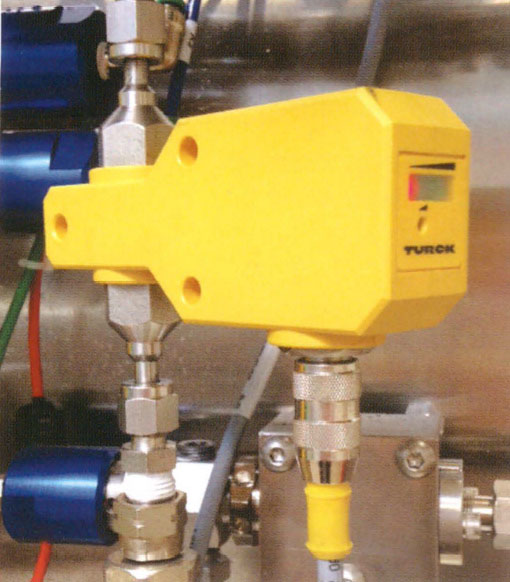

Urządzenie odcinające dopływ powietrza Nr kat. 240-3118 Urządzenie odcinające dopływ powietrza automatycznie wyłącza atomizację powietrza doprowadzanego do pistoletu na czas zmiany koloru i płukania . Zalecamy ten element w celu jeszcze większego ułatwienia obsługi urządzenia. Wymaga dodatkowego zaworu elektromagnetycznego						Czujnik przepływu Nr kat. 240-3110 Czujnik przepływu pozwala na wczesne wykrywanie niskiego poziomu płynów dostarczanych do pompy dozującej. Urządzenie sprawdza się w przypadku korzystania ze zbiorników ciśnieniowych oraz w sytuacjach gdy przydatne są informacje o wyczerpaniu zapasu płynu w zbiorniku.

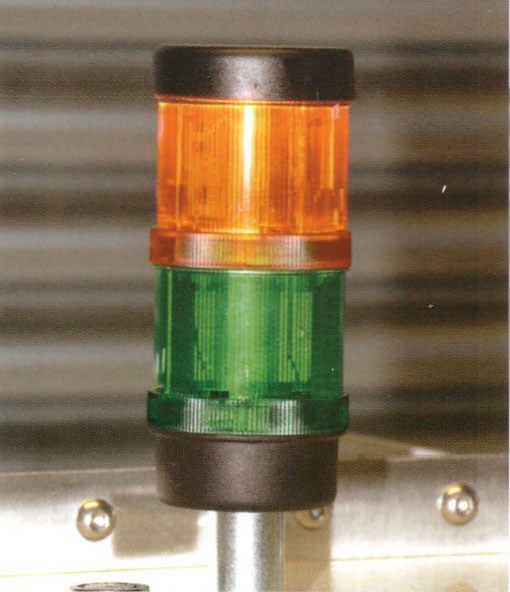

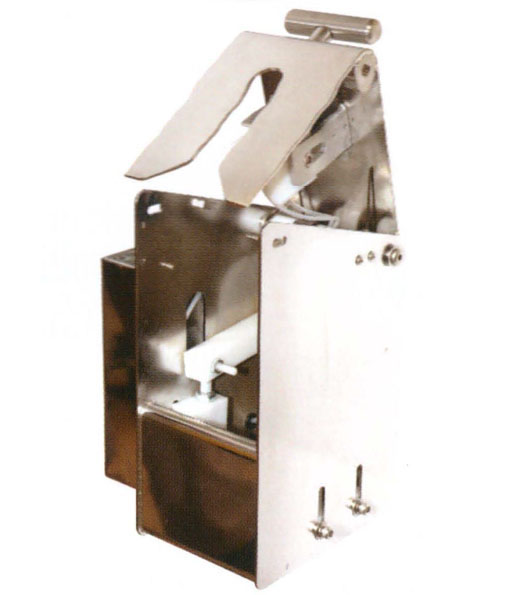

Lampy sygnalizacyjne Nr kat. 240-3155 Montowane na górze urządzenia GEMS lampy sygnalizacyjne informują na odległość o gotowośc i do pracy lub stanach alarmowych urządzenia.						Urządzenie do płukania pistoletu Nr kat. 240-3119 Urządzenia do płukania pistoletów pozwalają zmniejszyć zużycie rozpuszczalnika dzięki skróceniu czasu płukania przez operatora i automatyzacji pracy. Urządzenie GEMS można wyposażyć w jedno lub dwa takie urządzenia, co umożliwi automatyczne płukanie każdego z pistoletów. Wymaga dodatkowego zaworu elektromagnetycznego.

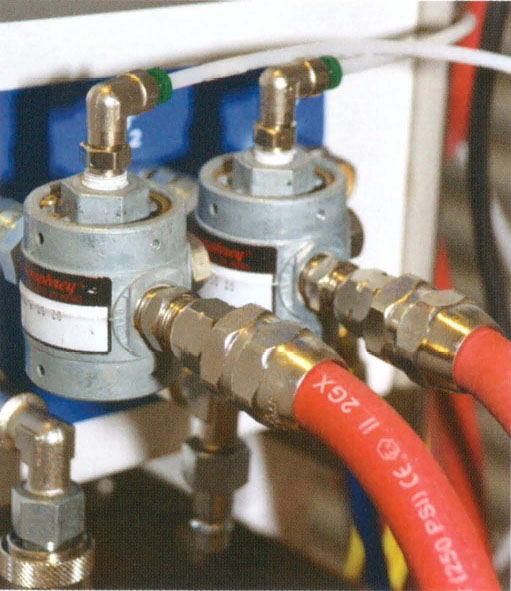

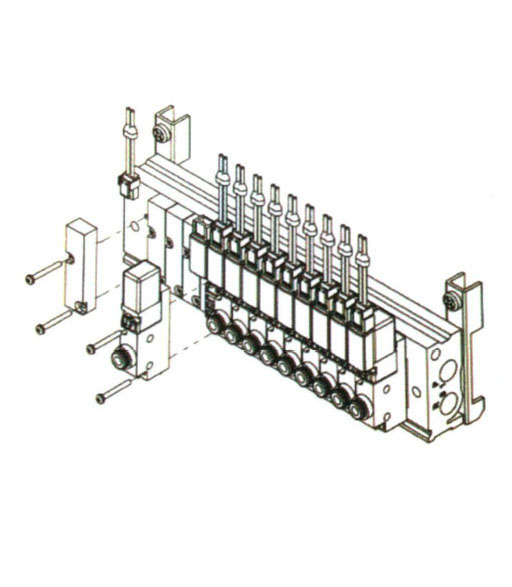

Zestaw do montażu dodatkowego pistoletu Nr kat. 240-3123 Do urządzenia GEMS dołączony może zostać dodatkowy pistolet natryskowy przydatny w sytuacjach, gdy wymagana jest większa wydajność pracy. Wymaga dodatkowych regulatorów płynu i rozgałęźnika typu Y						Dodatkowy zawór elektromagnetyczny Nr kat. 240-3090 Zestaw ten jest wymagany do mon tażu urządzeń obsługujących do datkowe kolory, sterujących atomizacją powietrza lub służących do płukania pistoletów.

BINKS GEMS Elektroniczny system mieszający 2K
Panel Obsługi

Dotyczy pompy dozującej o przepustowości 300 cm.

Panel do monitorowania cieczy
• Minimalna prędkość przepływu utwardzacza lub katalizatora wynosząca 2 cm3 (0,07 uncji) na minutę
• Proporcje mieszania od 1:1 do 100:1
• Przezroczyste przewody* ułatwiające identyfikację problemów z przepływem
• Ilość odpadów rozpuszczalnikowych zmniejszona nawet do 65% dzięki programowalnemu płukaniu.

Specyfikacja techniczna GEMS
Maksymalne ciśnienie robocze powietrza	8,2 bara (130 psi)
Optymalne ciśnienie robocze powietrza	5,2-7 barów (75-105 psi)
Maksymalne ciśnienie wlotowe cieczy	17,2 bara (250 psi)
Maksymalna prędkość przepływu wpompie dozującej	300 lub 600 cm'/min
Minimalna prędkość przepływu w pompie dozującej	2 lub 20 cm'/min
Zakres przepływomierza po stronie ,A"	40-1900 cm'/min
Zakres temperatury roboczej	5-5o·c (41-122.F)
Masa urządzenia	50-68 kg (130-150 lb)
Zakres lepkości cieczy	20-3000 cP
Zakres proporcji mieszania	Od 1:1 do 100:1
Zakres tolerancji proporcji	Do+/-1%
Elementy zwilżane	Stal nierdzewna serii 300, PTFE, perfluoroelastomer, polietylen UHMW
Wymagane zasilanie zewnętrzne	85-264 VAC, 50-60 Hz, 1,4 A, kabel zasilający 16 AWG
Ochrona środowiska	Urządzenie do użytku wewnętrznego, 2 stopień zanieczyszczenia

INFORMACJE DOTYCZĄCE ZAMAWIANIA URZĄDZENIA GEMS

Użytkownik może dostosować zamawainy system Binks GEMS doswoich potrzeb. Należy wybrać pożądane cechy urządzenia z tabeli poniżej(opcje od A do E) w celu uzyskania numeru urżadzenia Binks GEMS, które będzie spełniać Twoje wszystkie wymagania.

Numerowane części urządzenia

E2L - A B C D 0 E

A - Przepływomierz i pompa dozująca

0 = Brak przepływomierza

1 = Przepływomierz 40-1900 cm

B - Rozmiar pompy dozującej

1 = Pompa 600 cm3

2 = Pompa 300 cm3

C - liczba kolorów

1 = 1 kolor

3 = 2 kolory

5 = 5 kolorów

D - Liczba pistoletów

1 = pistolet

2 = pistolety

3 = 1 pistolet i urządzenie do płukania

4 = 2 pistolety i urządzen ia do płukania

E - Urządzenie przygotowane do montażu wyposażenia dodatkowego

0 = NIE

1 = TAK

Przykład E2L -11 3301

Klient otrzyma system Binks GEMS obsługujący 3 kolory, wyposażony w jeden pistolet natryskowy wraz z urządzeniem do płukania, przepływomierzem i pompą dozującą 600 cm3, przygotowany do montażu wyposażenia dodatkowego i przeznaczony do instalacji w bezpiecznym obszarze.

Liczba pistoletów obsługiwanych przez system GEMS. Pistolet i przewody nie wchodzą w skład zestawu. Montaż 2 pistoletów wymaga dodatkowych regulatorów płynu.
